Меньше рутины — больше времени на ответственную работу
RiLaX подключается к расчётной модели LIRA-SAPR через COM API и:
- проверяет участки вероятного продавливания, строит и корректирует контуры с учётом отверстий;
- позволяет сформировать задание на армирование плит и стен;
- систематизирует армирование вертикальных стержневых элементов.
RiLaX. Расчёты без напряжения!
Каждый модуль закрывает свой класс задач

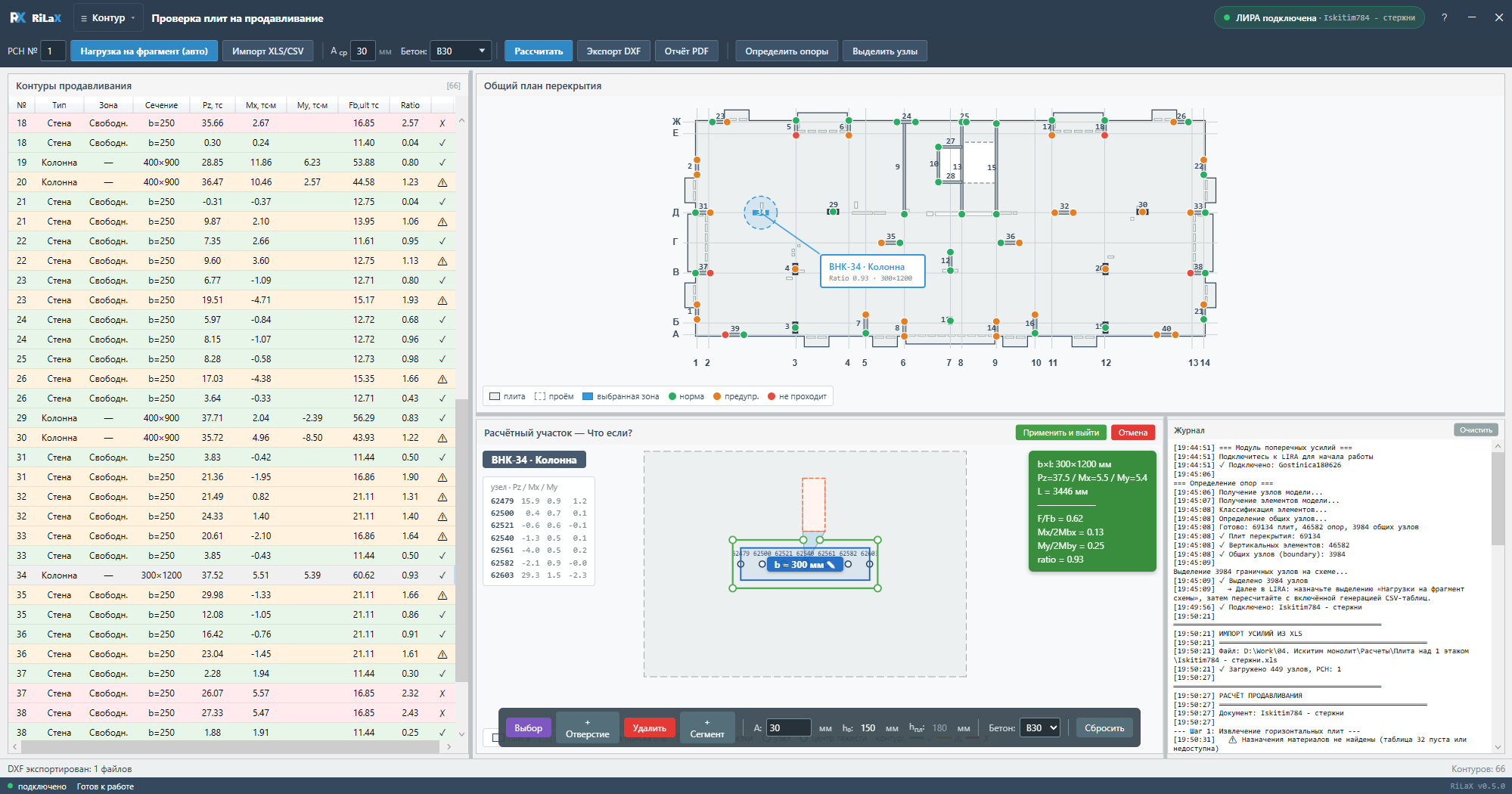

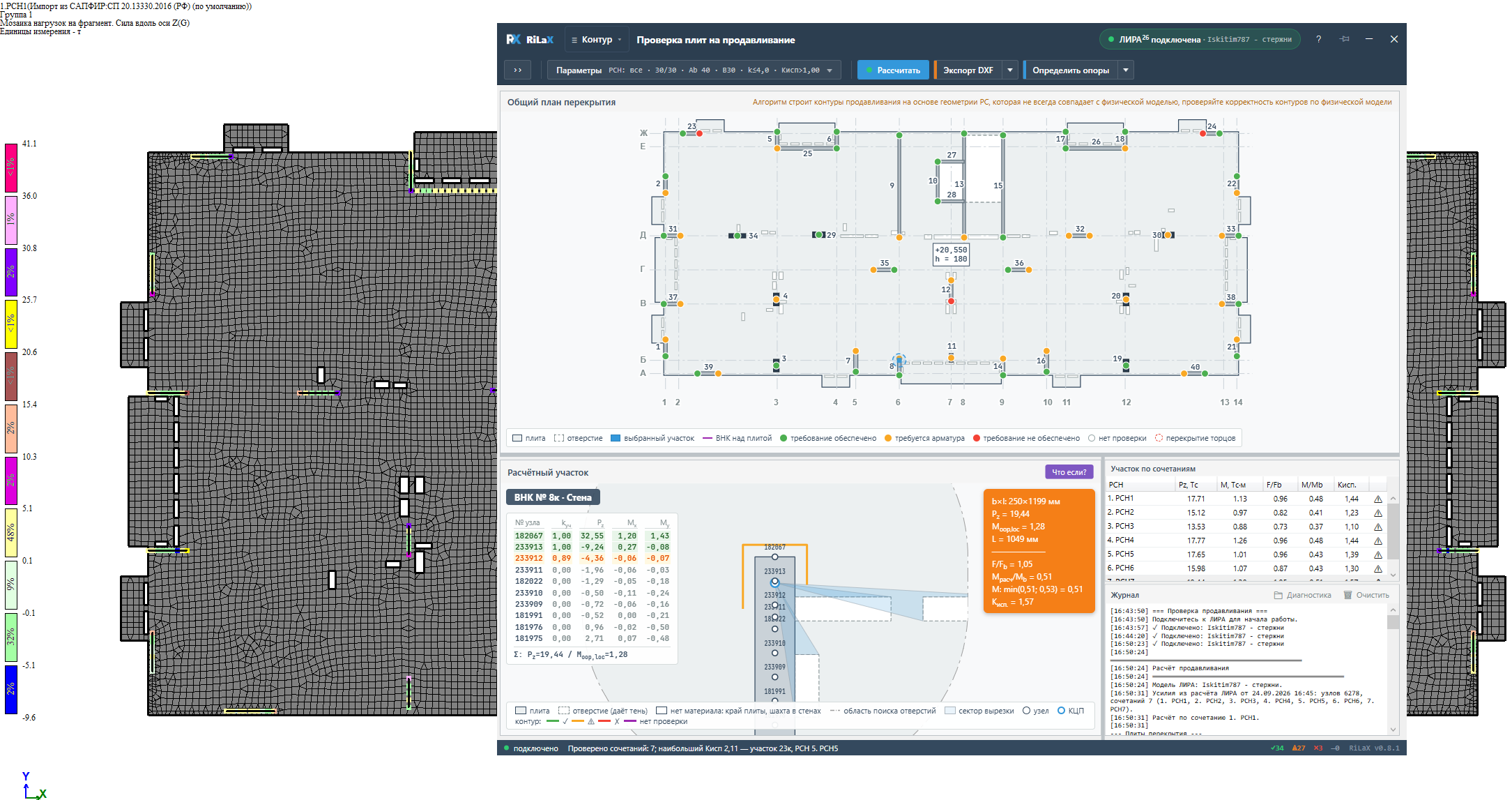

Контур
Проверка продавливания требует отдельного расчёта для каждой колонны и ручного построения контуров.
Проверка участков вероятного продавливания плиты, ручная корректировка контуров, DXF на выходе.

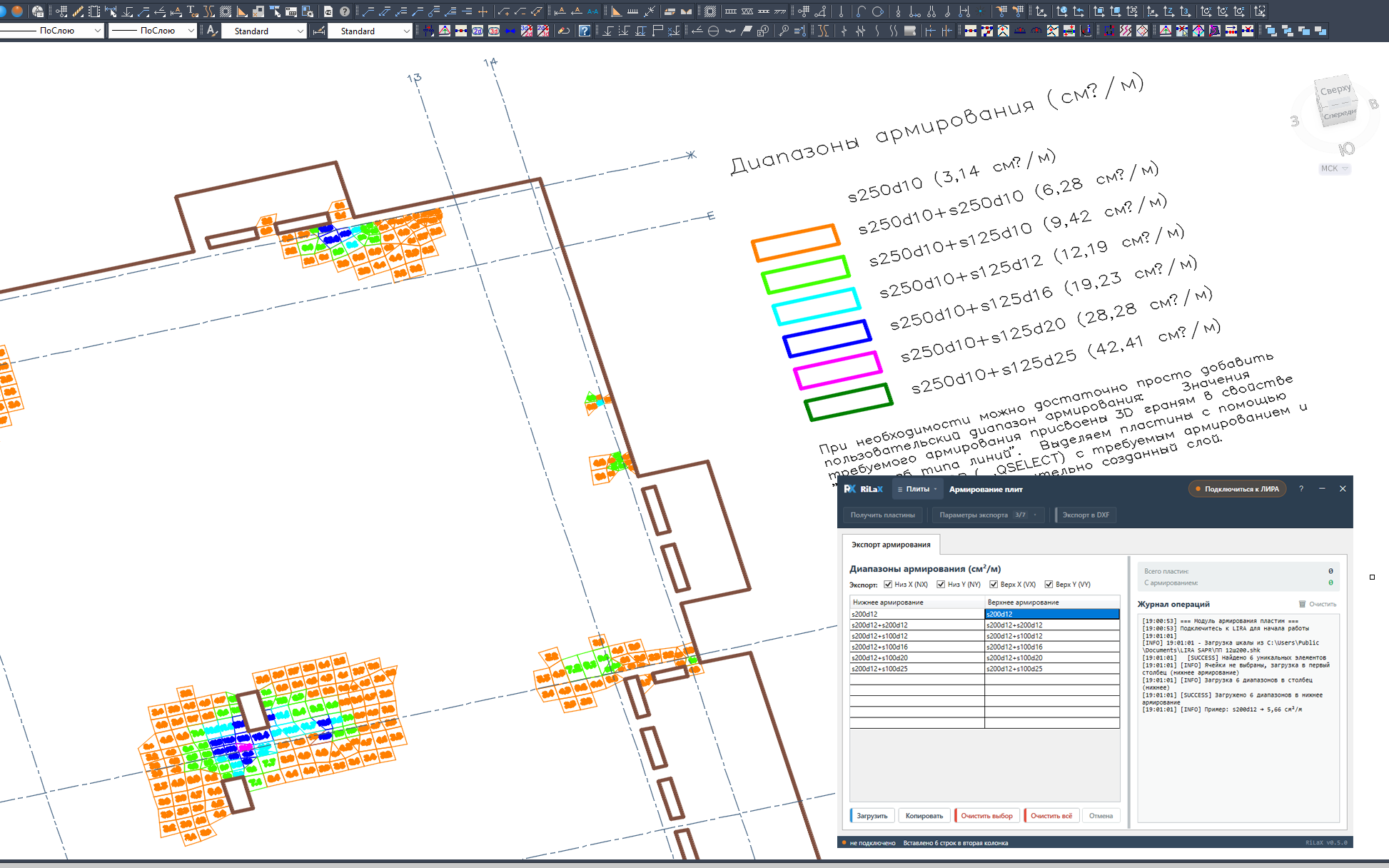

Плиты
Для продольного армирования плиты требуется подготовить 4 задания на армирование для каждого слоя армирования.
Отдельный DXF-файл с разметкой армирования по слоям и уровням, с понятной легендой, возможность подготовки задания для типовых этажей, всего в пару кликов.

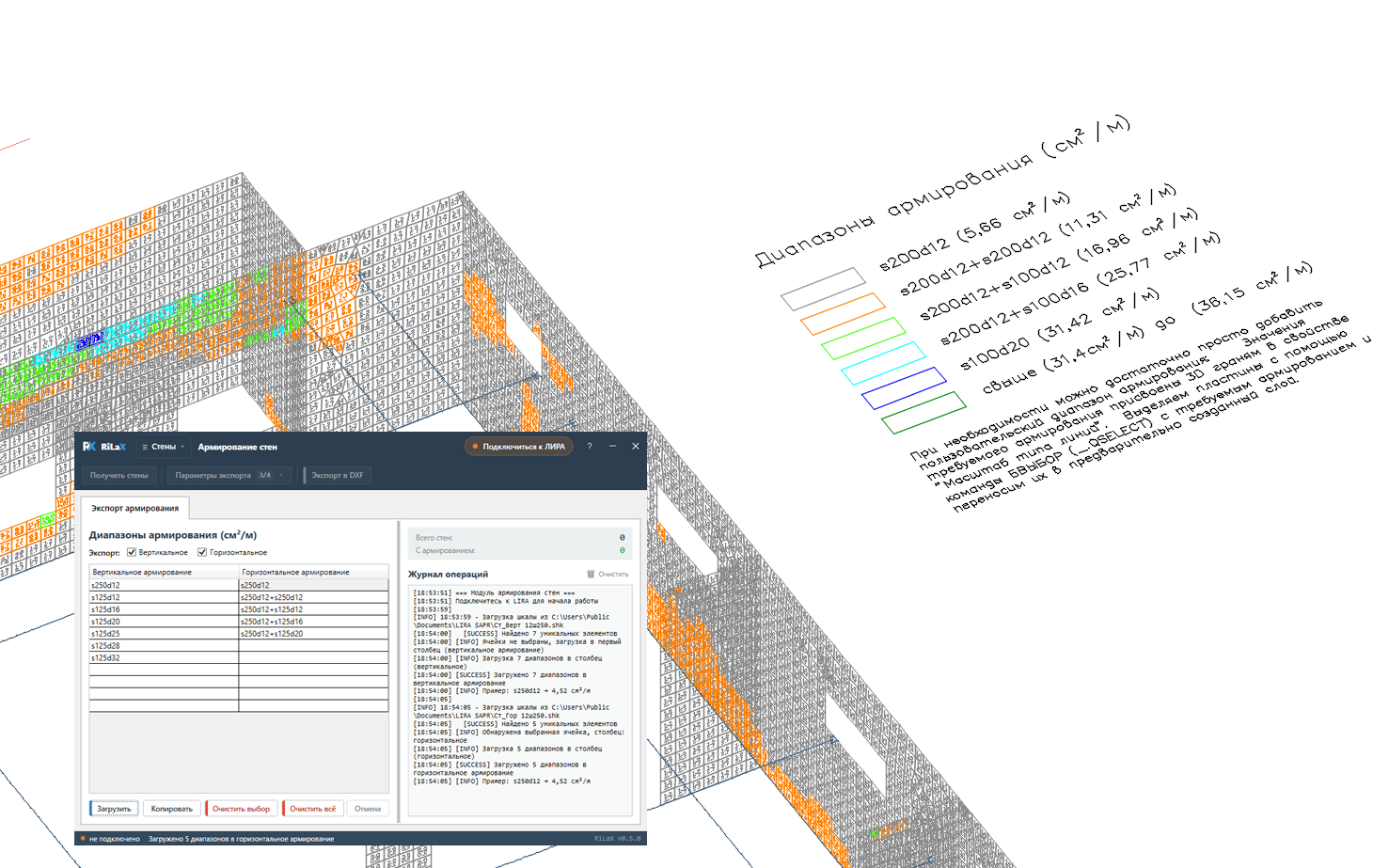

Стены
Для армирования стен требуется подготовить 2 задания на армирование для вертикального и горизонтального слоёв.
Отдельный DXF-файл с разметкой армирования по слоям, читаемыми значениями армирования, понятной легендой, всего в пару кликов.

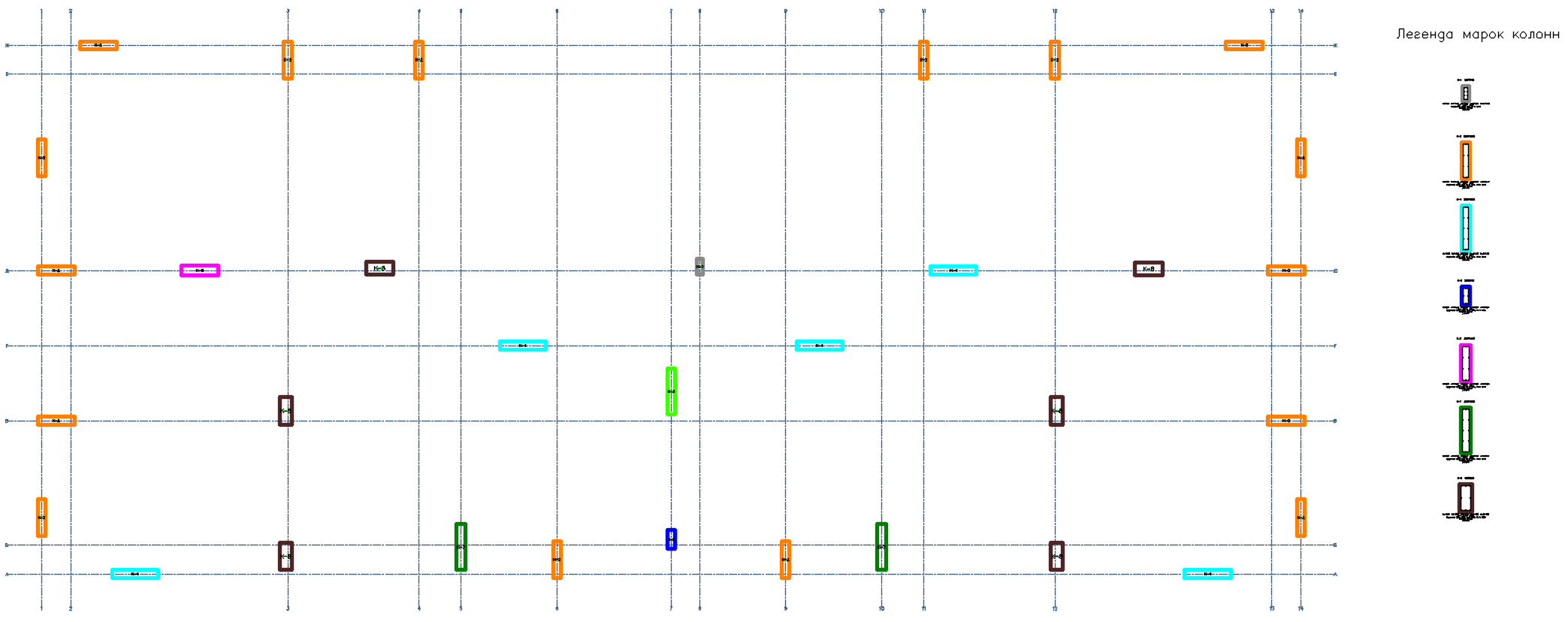

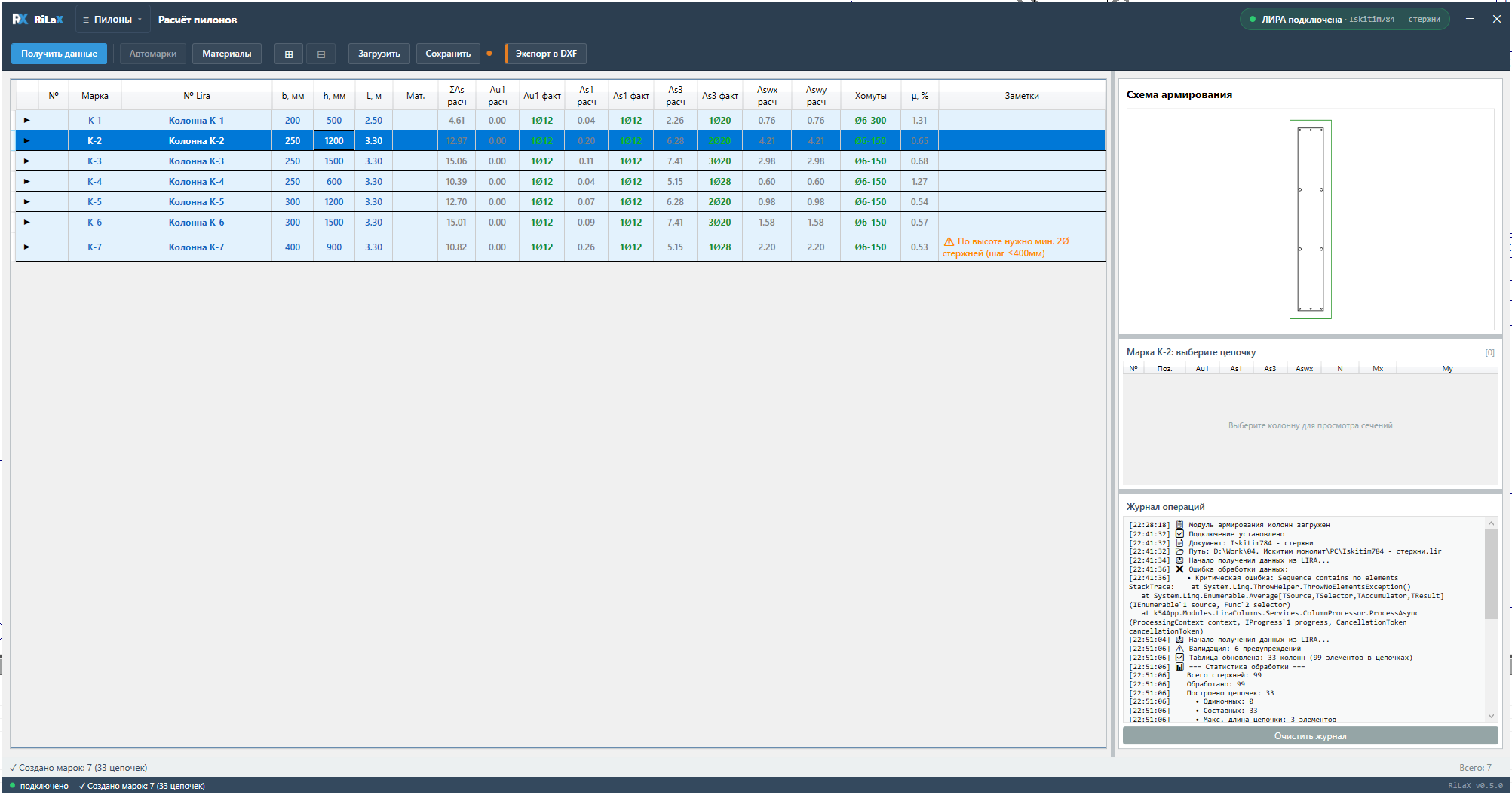

Пилоны
Подбор армирования в стержневых элементах интуитивно тяжело читаем, а задание ТЗА — трудоёмкий процесс.
Унификация колонн, упрощённое задание ТЗА, DXF с разметкой и исходные данные для расчёта методом НДМ.

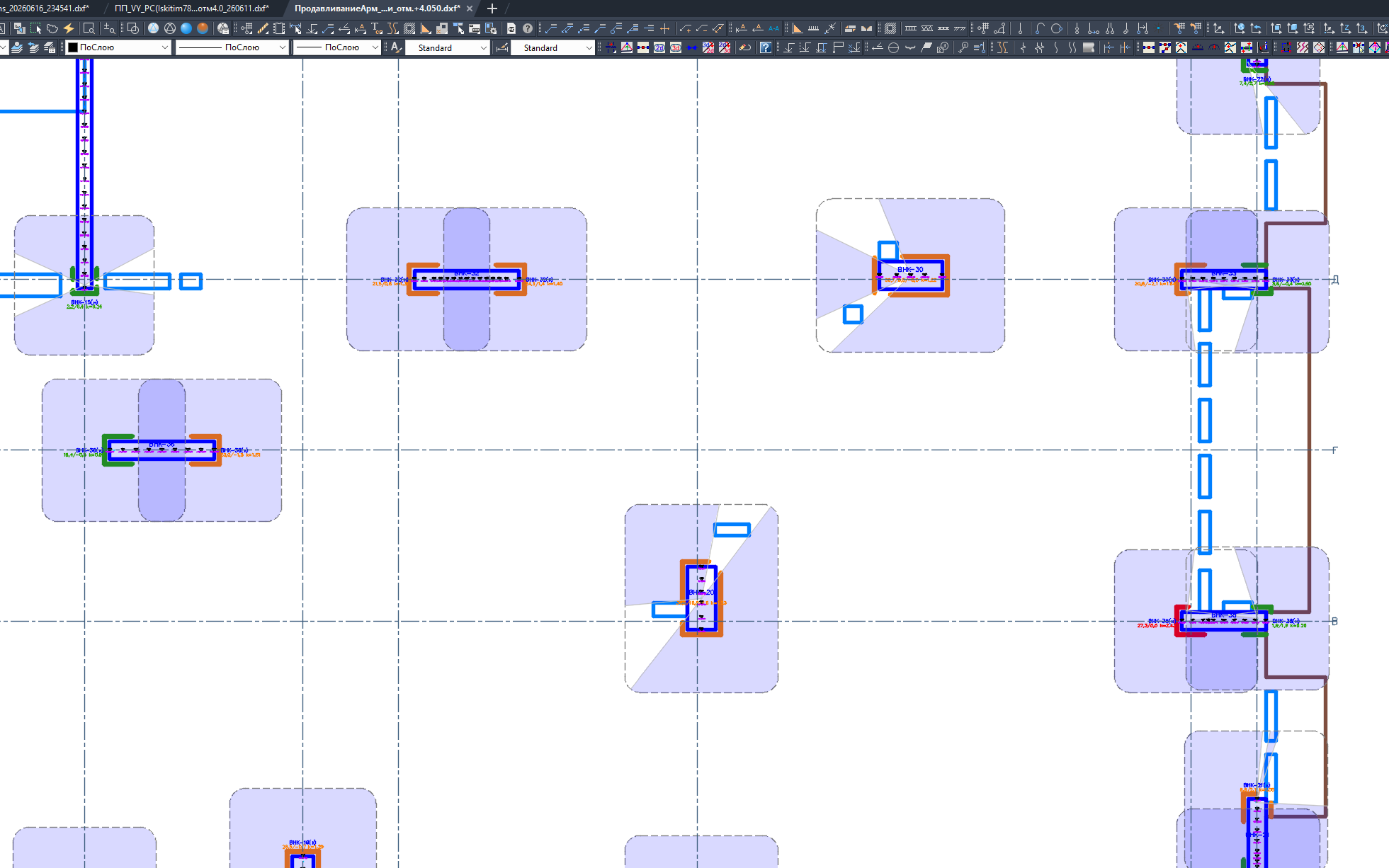

DXF
Разметку армирования из расчёта приходится доводить в AutoCAD вручную: выравнивать контуры зон и расставлять зоны дополнительного армирования.
Генерация зон дополнительного армирования по расчётным областям и корректировка контуров зон с учётом анкеровки — прямо в AutoCAD.

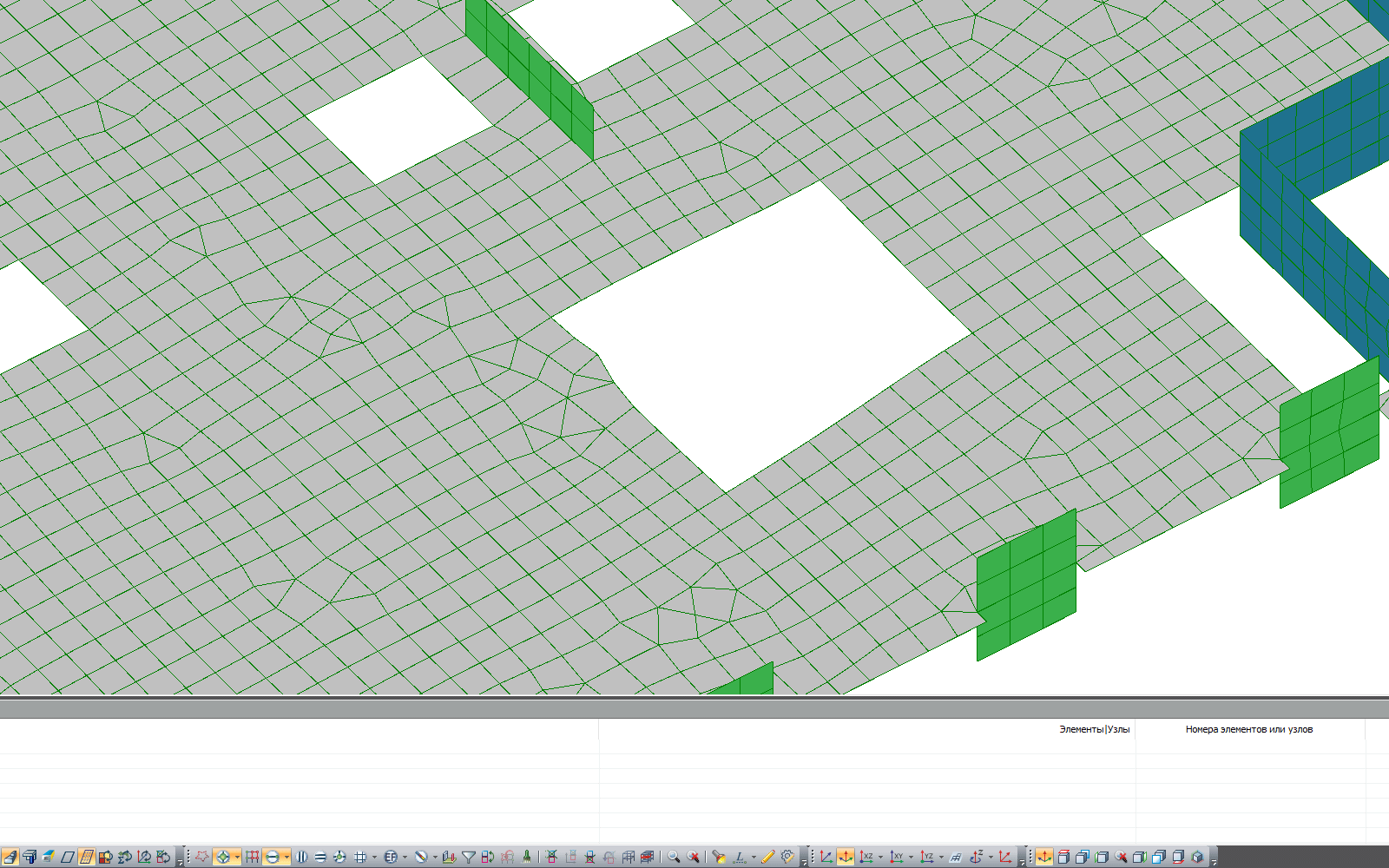

Заплатка
Триангуляция сетки в LIRA редко получается с первого раза — узлы приходится сшивать вручную.
Расширенный инструментарий, позволяющий сшивать узлы, генерировать сетку КЭ по заданным узлам, улучшение качества сетки.
Rilax Wind — ветровая нагрузка по СП 20
Считает среднюю составляющую ветровой нагрузки на закрытое прямоугольное здание и записывает её в загружение LIRA-SAPFIR — на стержни стального каркаса или на плиты перекрытий железобетонного.
- Стальной каркас: здание распознаётся по одному выделению стержней, нагрузка прикладывается к несущим элементам
- ЖБ каркас: ветер на этажи нагрузкой на края плит перекрытий — напор на первый по ветру край, отсос на последний
- Плоская кровля и симметричная двускатная с уклоном до 75°
- Зоны стен A–E и кровли F–J по приложению В СП 20.13330.2016, обе ветви таблицы при уклоне 15–30°
- 3D-предпросмотр граней, грузовых зон и эпюр погонной нагрузки
- Запись нагрузки в существующее загружение или в новое
Не считает пульсационную составляющую, внутреннее давление и трение. Односкатные, вальмовые и шатровые кровли, парапеты и уступы не поддерживаются — программа отказывает, а не приближает.
- Совместимость
- LIRA-SAPFIR 2025, 2026 (вкладка в ленте — 2026)
- Операционная система
- Windows 10 / 11 (x64)
Короткие видео по каждому модулю
- 01
Расчёт в LIRA-SAPR
Откройте рассчитанную модель. RiLaX прочитает усилия «Нагрузки на фрагмент по РСН».
- 02
Контуры продавливания
RiLaX находит сопряжения плиты с колоннами и стенами и строит контуры с учётом отверстий и края плиты.
- 03
Проверка и корректировка
Проверка по СП 63.13330.2018 для каждого участка. Сечение и отверстия можно поправить вручную — пересчёт сразу.
- 04
Получите DXF и отчёт
На выходе — DXF с контурами продавливания и PDF-отчёт с формулами и ссылками на пункты СП.
Доступ открыт бесплатно
Полный функционал RiLaX и Rilax Wind сейчас доступен бесплатно, без обязательной оплаты.
будет объявлен за 10 дней
Вопросы по RiLaX — в Telegram
Рассказываю о новых версиях и отвечаю на вопросы по установке и работе с модулями. Пишите об ошибках и предлагайте, чего не хватает. Всегда рад общению и сотрудничеству.
Открыть канал @rilax_sapr
